Schwenkspanner, pneumatisch, Einschraubversion
doppelt wirkend.
Kolbenstange nicht rostend, poliert. Grundkörper aus Aluminium, eloxiert. Verschleißfeste Oberfläche durch HART-COAT®-Beschichtung. Einschließlich Schraube und Federring zum leichteren Voreinstellen der Spannarmposition.
Befestigungsmöglichkeiten:
- mit Nutmutter Nr. 6829N (DIN 70852)
- mit Gewindeflansch Nr. 6829GF
Zubehör (nicht im Lieferumfang enthalten):
- Spannarm Nr. 6829SP
- Nutmutter Nr. 6829N
- Gewindeflansch Nr. 6829GF
- Andrückschraube Nr. 6880
| Bestell-Nr. | Größe |
rechts schwenkend |
links schwenkend |
F3
[kN] |
Anschlussgewinde für Andrückschraube |
Gewicht
[g] |
CAD | EUR | WK |
|---|---|---|---|---|---|---|---|---|---|
| 560062 | 12 | ● | - | 0,03 | M4 | 100 |
|
354,00
|
|
| 560027 | 12 | - | ● | 0,03 | M4 | 100 |
|
354,00
|
|
| 560063 | 16 | ● | - | 0,06 | M4 | 150 |
|
411,00
|
|
| 560028 | 16 | - | ● | 0,06 | M4 | 150 |
|
411,00
|
|
| 560064 | 20 | ● | - | 0,08 | M6 | 270 |
|
468,00
|
|
| 560029 | 20 | - | ● | 0,08 | M6 | 270 |
|
468,00
|
|
| 92809 | 25 | ● | - | 0,17 | M 6 | 450 |
|
583,00
|
|
| 92858 | 25 | - | ● | 0,17 | M 6 | 450 |
|
583,00
|
|
| 92817 | 32 | ● | - | 0,27 | M 8 | 550 |
|
635,00
|
|
| 92866 | 32 | - | ● | 0,27 | M 8 | 550 |
|
635,00
|
|
| 92825 | 40 | ● | - | 0,45 | M 8 | 700 |
|
708,00
|
|
| 92874 | 40 | - | ● | 0,45 | M 8 | 700 |
|
708,00
|
|
| 92833 | 50 | ● | - | 0,70 | M12 | 850 |
|
735,00
|
|
| 92882 | 50 | - | ● | 0,70 | M12 | 850 |
|
735,00
|
|
| 92841 | 63 | ● | - | 1,10 | M12 | 1000 |
|
757,00
|
|
| 92890 | 63 | - | ● | 1,10 | M12 | 1000 |
|
757,00
|
F3 = bei 6 bar max. zulässigem Betriebsdruck
Hinweis:
Nur mit geölter Luft zu betreiben.
-

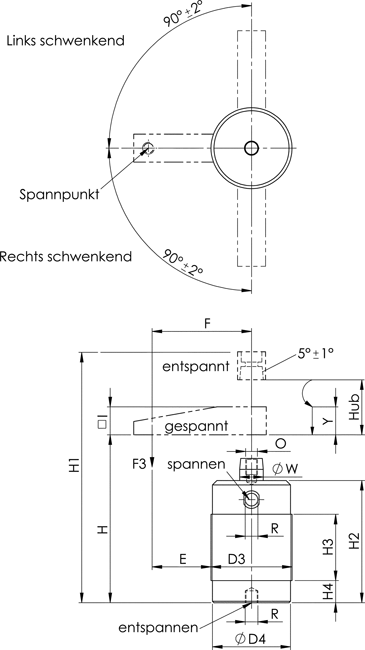

Maßtabelle
Bestell-Nr. Größe D3 ØD4 E F H H1 H2 H3 H4 I O R ØW Kolben-Ø
Y Spannhub* Hub 560062 12 M25x1,5 23 22,5 35 75 105 70 48 2 12,0 M5 M5 8 12 8,6 17,6 560027 12 M25x1,5 23 22,5 35 75 105 70 48 2 12,0 M5 M5 8 12 8,6 17,6 560063 16 M30x1,5 28 26,0 41 75 105 70 48 2 12,0 M5 M5 8 16 8,5 17,5 560028 16 M30x1,5 28 26,0 41 75 105 70 48 2 12,0 M5 M5 8 16 8,5 17,5 560064 20 M35x1,5 33 30,5 48 91 134 85 64 2 16,0 M8 M5 12 20 15,0 27,0 560029 20 M35x1,5 33 30,5 48 91 134 85 64 2 16,0 M8 M5 12 20 15,0 27,0 92809 25 M40x1,5 38 30,0 50 73 118 70 34 12 16,0 M 8 M 5 14 25 13,0 26,0 92858 25 M40x1,5 38 30,0 50 73 118 70 34 12 16,0 M 8 M 5 14 25 13,0 26,0 92817 32 M50x1,5 48 35,0 60 83,5 132 79 43 15 19,0 M 8 G1/8 16 32 15,5 29,5 92866 32 M50x1,5 48 35,0 60 83,5 132 79 43 15 19,0 M 8 G1/8 16 32 15,5 29,5 92825 40 M55x1,5 53 42,5 70 85,5 136 83 47 15 19,0 M 8 G1/8 16 40 16,5 30,5 92874 40 M55x1,5 53 42,5 70 85,5 136 83 47 15 19,0 M 8 G1/8 16 40 16,5 30,5 92833 50 M65x1,5 62 47,5 80 92 148 87 50 15 25,0 M10 G1/8 20 50 14,0 30,0 92882 50 M65x1,5 62 47,5 80 92 148 87 50 15 25,0 M10 G1/8 20 50 14,0 30,0 92841 63 M80x1,5 77 50,0 90 98 153 92 55 15 25,0 M10 G1/8 20 63 13,5 29,5 92890 63 M80x1,5 77 50,0 90 98 153 92 55 15 25,0 M10 G1/8 20 63 13,5 29,5 * Die Spannelemente dürfen nur innerhalb des Spannhubes Y belastet werden.
