Einbau-Spannmodul "Gonzales"
Öffnen hydraulisch.
Betriebsdruck Öffnen: min. 50 bar - max. 60 bar.
Deckel und Kolben gehärtet.
Wiederholgenauigkeit < 0,005 mm.
| Bestell-Nr. | Größe |
Einzugs-/Verschlusskraft bis
[kN] |
Haltekraft*
[kN] |
ähnliche Einbaumaße wie Speedy | ähnliche Einbaumaße wie DockLock |
Gewicht
[Kg] |
CAD | WK |
|---|---|---|---|---|---|---|---|---|
| 305201 | 1000 | 15 | 25 | ● | - | 2,3 |
|
|
| 306043 | 1000 | 15 | 25 | - | ● | 2,3 |
|
|
| 305219 | 2000 | 25 | 55 | ● | - | 3,5 |
|
Anwendung:
Nullpunktspannsystem zum rüstzeitoptimierten Spannen bei der spanenden und spanlosen Bearbeitung.
Hinweis:
"Gonzales"-Module ausschließlich mit "Gonzales"-Modulen in einer Aufspannung verwenden. Bei Systemwechsel beachten: "Gonzales"-Module benötigen, abweichend vom Speedy 1000/2000 bzw. DockLock 1000, einen Lösedruck von min. 50 bar / max. 60 bar. Bei versenktem Einbau die Deckeldurchmesser D 112 mm bzw. 140 mm beachten. Das Einbau-Spannmodul wird hydraulisch (1) geöffnet und durch Federkraft mechanisch verriegelt. Anschließende Abkopplung der Druckleitungen ist jederzeit möglich (Modul ist drucklos gespannt).
Das Spannmodul hat einen Anschluss: 1x hydr. Öffnen (1).
* Bitte beachten Sie die Montageanleitung.
Auf Anfrage:
- Einbauzeichnungen
-

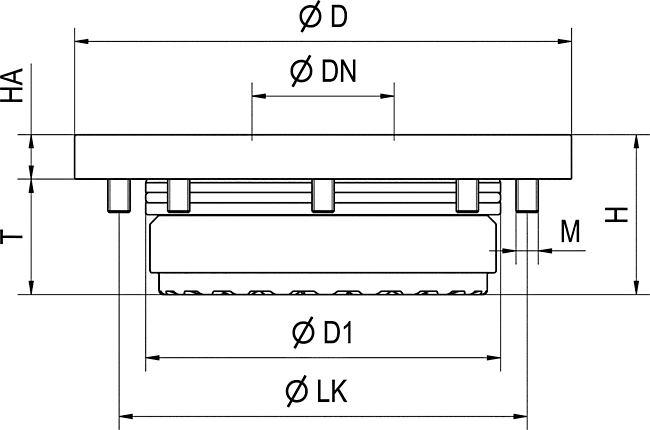

Maßtabelle
Bestell-Nr. Größe ØD ØDN ØD1 H HA ØLK M T 305201 1000 112 32 80 36 10 92 8 x M5 26 306043 1000 112 32 80 36 10 91 10 x M5 26 305219 2000 140 47 110 36 10 122 8 x M5 26
