Mordaza descentrado con segmentos de protección
N° 6383ZES
- Login
- |
-
- |
Mordaza de centrado con bola
Manejable desde arriba.
Precisión de repetición ±0,025 mm
Precisión de marcha circular ±0,050 mm
| Nº de pedido | D mín. | D máx. | A mín. | A máx. | H |
P
[kN] |
Peso
[g] |
CAD | EUR | CC |
|---|---|---|---|---|---|---|---|---|---|---|
| 373357 | 11,7 | 14,2 | 3,2 | 3,9 | 10,0 | 0,5 | 8,2 |
|
401,00 | |
| 373365 | 14,5 | 18,5 | 8,6 | 9,8 | 14,2 | 3,5 | 19 |
|
426,00 | |
| 373373 | 18,5 | 22,5 | 10,4 | 11,6 | 16,5 | 4,5 | 40 |
|
472,00 | |
| 373381 | 22,5 | 26,5 | 12,9 | 14,1 | 19,6 | 5,0 | 73 |
|
524,00 | |
| 373399 | 26,5 | 30,5 | 13,0 | 14,1 | 19,8 | 5,0 | 93 |
|
580,00 | |
| 373407 | 30,5 | 38,5 | 11,8 | 14,1 | 23,2 | 5,0 | 118 |
|
632,00 | |
| 373415 | 38,5 | 46,5 | 15,7 | 18,0 | 27,2 | 6,5 | 249 |
|
695,00 | |
| 373423 | 46,5 | 54,5 | 15,7 | 18,0 | 27,1 | 6,5 | 342 |
|
864,00 | |
| 373431 | 54,5 | 70,5 | 19,1 | 23,7 | 40,6 | 8,0 | 652 |
|
924,00 | |
| 373449 | 70,5 | 86,5 | 23,7 | 28,3 | 46,1 | 10,0 | 1303 |
|
992,00 | |
| 373456 | 86,5 | 102,5 | 25,6 | 30,3 | 51,2 | 10,0 | 1765 |
|
1.090,00 |
Aplicación:
Para el posicionamiento y sujeción centrados en orificios, en los que se aceptan ligeras huellas de bola.
Nota:

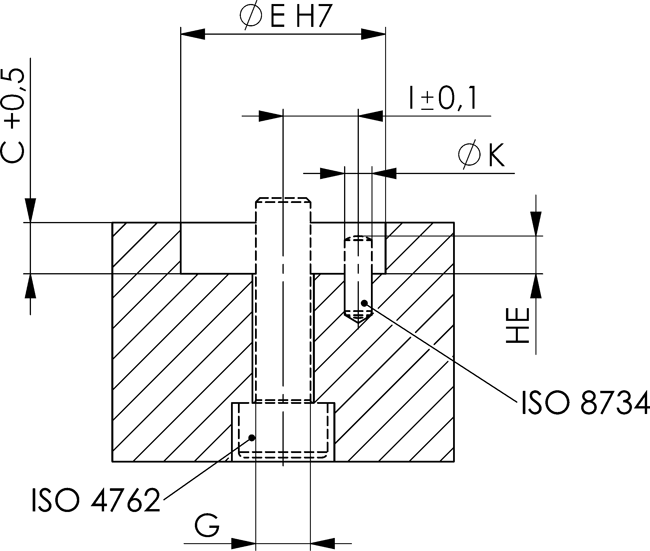

Para un montaje profundo, D debe preverse, como máximo, de forma opcional.
Ayuda de montaje: clavija de detención para determinar la posición exacta de las bolas. (suministro sin ayuda de montaje)
Ventajas:
- baja altura de construcción
- fijación en punto cero
- efecto de empuje hacia abajo
- fijación sin torsiones
-
Tabla de medidas
Nº de pedido B C E f7 G HE I ±0,1 K L Q QD SW 373357 14,7 3,5 10 M4 2,0 3,5 1,5 1,3 3 2,5 3 373365 19,2 5,5 12 M4 2,5 4,5 2,0 2,3 3 4,0 3 373373 22,7 7,5 15 M5 3,5 5,5 2,5 2,3 3 4,0 4 373381 28,6 6,0 20 M6 3,5 7,0 3,0 2,3 3 4,0 5 373399 28,8 6,0 20 M6 3,5 7,0 3,0 2,3 3 4,0 5 373407 32,2 7,0 25 M6 3,5 9,0 4,0 4,6 3 8,0 5 373415 39,2 7,5 30 M8 4,5 11,0 4,0 4,6 6 8,0 6 373423 39,2 7,5 30 M8 6,5 11,0 4,0 4,6 6 8,0 6 373431 54,6 9,0 45 M10 6,5 15,0 5,0 9,2 6 16,0 8 373449 63,1 10,0 60 M12 6,5 17,0 5,0 9,2 6 16,0 10 373456 72,2 10,0 60 M16 6,5 25,0 5,0 9,2 6 16,0 14 Q = número de bolas
