Pallet de fixação
Nº 6361B
- Login
- |
-
- |
Pallet de fixação
| Nº enc. |
Nº do artigo |
Z1 x R | Z2 x R | Número dos furos de posicionamento |
Peso
[Kg] |
CAD | EUR | Carrinho de compras |
|---|---|---|---|---|---|---|---|---|
| 87007 | 6361D-400x400-2 | 300 | 300 | 43 | 42 |
|
2.955,00 | |
| 87049 | 6361D-400x500-2 | 300 | 400 | 56 | 53 |
|
3.220,00 | |
| 87080 | 6361D-500x500-2 | 400 | 400 | 75 | 68 |
|
3.645,00 | |
| 87122 | 6361D-500x630-2 | 400 | 500 | 92 | 83 |
|
4.395,00 | |
| 87163 | 6361D-630x630-2 | 500 | 500 | 111 | 130 |
|
5.140,00 | |
| 87205 | 6361D-630x800-2 | 500 | 700 | 150 | 163 |
|
5.960,00 | |
| 87247 | 6361D-800x800-2 | 700 | 700 | 202 | 252 |
|
6.650,00 | |
| 87288 | 6361D-800x1000-2 | 700 | 900 | 261 | 318 |
|
8.050,00 |
Características:
Rosca de fixação (M): M16 Distância de molde (R): 50 mm ± 0,01 mm Orifício de molde (D): Ø 22F7 Orifício de molde (E): 13 Paralelismo: 0,01/200 mm (em estado fixado) Áreas de fixação: Retificadas após nitretação Dureza: 700-100 HV1 nitretado a plasma Material: Aço cementado Furo de alinhamento e furo central: Com manga endurecida conforme DIN 179 Contorno: serrado/cortado com oxicorte
-

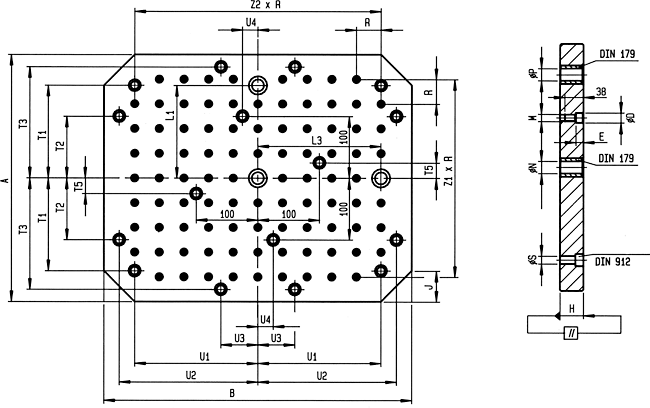

Tabela de medidas
Nº
enc.Tamanho AxB H Tolerância H ØN ØP Furos direcionais L1 ±0,013 Furos direcionais L3 ±0,013 ØS J T1 ±0,2 T2 ±0,2 T3 ±0,2 T5 ±0,2 U1 ±0,2 U2 ±0,2 U3 ±0,2 U4 ±0,2 87007 400x400 38 ± 0,02 20F7 20F7 150 - 13 50 150 100 175 25 150 175 100 25 87049 400x500 38 ± 0,02 20F7 20F7 150 200 13 50 150 100 175 25 200 175 100 25 87080 500x500 38 ± 0,02 20F7 20F7 200 - 13 60 200 100 225 25 200 225 100 25 87122 500x630 38 ± 0,02 20F7 20F7 200 200 13 60 200 100 225 25 200 225 100 25 87163 630x630 47 ± 0,03 25F7 25F7 200 - 17 70 200 100 300 100 200 300 100 100 87205 630x800 47 ± 0,03 25F7 25F7 200 300 17 70 200 100 300 100 200 300 100 100 87247 800x800 57 ± 0,035 25F7 25F7 300 - 17 100 300 100 300 100 300 300 100 100 87288 800x1000 57 ± 0,035 25F7 25F7 300 400 17 100 300 100 300 100 300 300 100 100
