Steckverbinder
max. Betriebsdruck 500 bar.
| Bestell-Nr. | Artikel-Nr. |
Nennweite
[NW] |
Umgebungs- temperatur [°C] |
Gewicht
[g] |
CAD | WK |
|---|---|---|---|---|---|---|
| 554415 | 6994S-03 | 3 | 150 | 4 |
|
|
| 554416 | 6994S-05 | 5 | 150 | 6 |
|
|
| 554417 | 6994S-08 | 8 | 150 | 13 |
|
|
| 554418 | 6994S-10 | 10 | 150 | 20 |
|
|
| 554419 | 6994S-12 | 12 | 150 | 25 |
|
|
| 554420 | 6994S-16 | 16 | 150 | 30 |
|
Ausführung:
Gehäuse aus rostfreiem Stahl, Dichtungen aus FKM.
Anwendung:
Für die Verbindung von zwei Bauteilen auf kurze Distanz ohne Verwendung von Verschraubungen.
Sie sind für die rohrleitungs-, und verschraubungslose Druckölverbindung konzipiert.
Hinweis:
Die axialwirkende hydraulische Kraft muss kraft-, oder formschlüssig von außen aufgenommen werden.
Die Kraft muss mit der Formel f. Trennkraft F [N] = Faktor x p [bar] (z.B. bei NW3: F= 5 x p) ermittelt werden.
Auf Anfrage:
Weitere Größen sind auf Anfrage lieferbar.
-

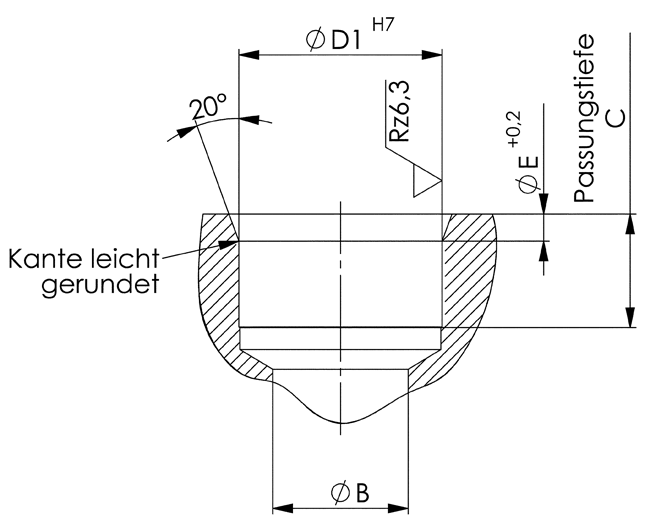

Maßtabelle
Bestell-Nr. Artikel-Nr. ØB ØD L C min. ØD1 H7
ØE +0,2 554415 6994S-03 3 8 12 6 8 1,5 554416 6994S-05 5 10 14 7 10 1,5 554417 6994S-08 8 14 16 8 14 1,5 554418 6994S-10 10 16 20 10 16 2,4 554419 6994S-12 12 18 20 10 18 2,4 554420 6994S-16 16 22 22 11 22 3,2
