Spannhebel
Nr. 6958D-xx-04
AKTION! Versandkostenfreie Lieferung innerhalb Deutschlands für alle Online-Bestellungen!
- Login
- |
-
- |
Vertikalspanner
doppelt wirkend,
max. Betriebsdruck 250 bar,
min. Betriebsdruck 25 bar.
| Bestell-Nr. | Artikel-Nr. |
Spannkraft F1 bei 100 bar [kN] |
Spannkraft F1 bei 250 bar [kN] |
Kolbenkraft F5 bei 100 bar [kN] |
Kolbenkraft F5 bei 250 bar [kN] |
Vol. Sp
[cm³] |
Vol. Lo
[cm³] |
wirks. Kolben- fläche Sp [cm²] |
wirks. Kolben- fläche Lo [cm²] |
Md max.
[Nm] |
Q max.
[l/min] |
Gewicht
[g] |
CAD | WK |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 553427 | 6958DT-12 | 0,7 | 1,8 | 1,1 | 2,8 | 0,9 | 0,5 | 1,1 | 0,6 | 2,7 | 0,3 | 175 |
|
|
| 326231 | 6958DT-16 | 1,3 | 3,3 | 2,0 | 5,0 | 2,0 | 1,2 | 2,0 | 1,2 | 7,5 | 0,5 | 365 |
|
|
| 326298 | 6958DT-20 | 2,1 | 5,2 | 3,1 | 7,8 | 3,8 | 2,4 | 3,1 | 2,0 | 15,0 | 0,8 | 386 |
|
|
| 326397 | 6958DT-25 | 3,2 | 8,2 | 4,9 | 12,2 | 6,9 | 4,1 | 4,9 | 2,9 | 27,0 | 1,2 | 1015 |
|
|
| 327510 | 6958DT-32 | 5,3 | 13,4 | 8,0 | 20,1 | 13,7 | 8,3 | 8,0 | 4,9 | 47,0 | 2,0 | 1970 |
|
Sp = spannen, Lo = lösen
Ausführung:
Hydraulikzylinder als Einsteckpatrone. Kopfbefestigung mit vier Zylinderschrauben (Festigkeit min 10.9), diese sind im Lieferumfang enthalten. Alle Einzelteile aus Vergütungsstahl, vergütet und brüniert. Kolben und Gelenkbolzen aus Vergütungsstahl, vergütet und nitriert. Metallabstreifer zum Schutz des Schmutzabstreifers im Gehäuse integriert. Druckluftdüse für pneumatische Spannkontrolle. Lieferumfang mit Gelenkbolzen, Zuglaschen und Druckluftdüse, aber ohne Spannhebel. Ölzufuhr über Ölkanal im Vorrichtungskörper.
Anwendung:
Der doppelt wirkende Vertikalspanner eignet sich sehr gut zum Spannen in Spanntaschen. Für klar definierte Rückfahrbewegungen.
Merkmal:

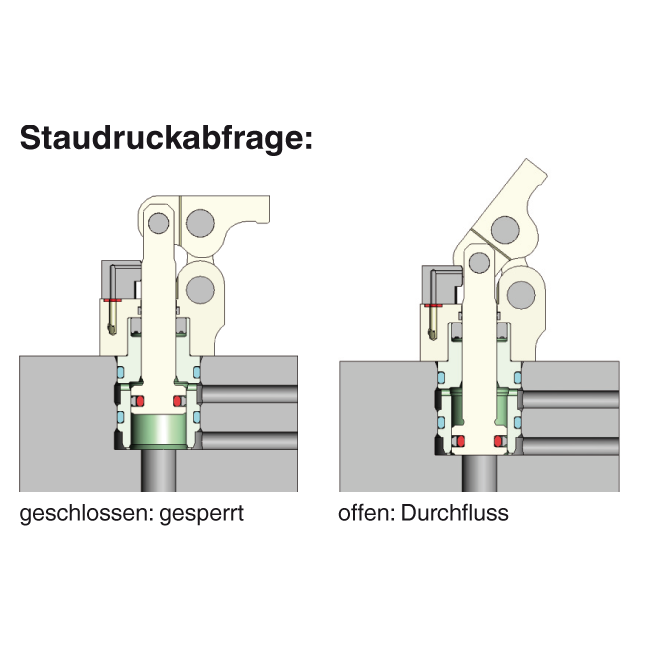

Kleine Abmessungen, nähere Positionierung am Werkstück möglich. Leichtes Wechseln der Spannhebel bei eingebautem Vertikalspanner. Die waagrechte Mittelachse am Spannhebel und der Druckpunkt am Werkstück liegen auf einer Ebene. Dadurch ist keine Relativbewegung am Werkstück möglich. Die Querkanäle an der Einbaubohrung müssen zum Schutz der am Spanner radial sitzenden O-Ringe freigedreht und mit Einführungsschrägen versehen sein. Bei geschlossenem Vertikalspanner wird die vorher frei ausströmende Druckluft in der Druckluftdüse gestaut. Der entstehende Staudruck kann mit Hilfe eines Signalwandlers zur Spannkontrolle verwendet werden.
Hinweis:
Der Signalwandler ist nicht im Lieferumfang enthalten.
Das Hebelverhältnis B zu C liegt bei den Spannhebeln bei 1 zu 1,5!
Bei der Ausarbeitung der Spannhebel-Rohlings sind Abweichungen, die zu einer höheren Spannkraft führen, nur in Ausnahmefällen erlaubt.
-
Maßtabelle
Bestell-Nr. Artikel-Nr. A A1 B C E ØD H H1 H2 H3 H4 H5 H6 H7 K L M N P R S S1 V V1 V2 W ØZ OR-1
O-Ring
Best.-Nr.553427 6958DT-12 49,5 0,13 10 15,0 17,0 18 13,5 47,7 31,0 38,0 22,0 7 16,0 12,2 20 28,5 10,0 4,5 10 8,5 50,1 23,55 20 7 11,4 36 4,5 409953 326231 6958DT-16 51,9 0,40 12 18,0 19,0 24 16,5 58,4 38,3 46,3 27,0 11 19,3 11 26 33 10,5 5,5 12 11,5 68,3 37,49 29 15 13,7 51 6,5 497461 326298 6958DT-20 54,0 1,25 14 21,0 23,0 30 20,3 73,2 49,0 59,0 34,0 14 25,0 16 32 40 13,0 6,0 16 14,0 78,9 41,60 33 15 17,5 59 8,5 490342 326397 6958DT-25 51,2 0,70 17 25,5 27,5 35 21,0 79,4 51,0 62,0 37,0 12 27,0 16 39 51 16,0 8,0 20 19,0 96,1 48,55 39 15 21,0 71 10,5 321018 327510 6958DT-32 53,4 -1,0 20 30,0 33,0 42 24,0 97,1 63,0 76,0 59,5 13 35,0 18 50 58 18,0 9,0 26 22,0 112,25 58,16 48 15 24,0 84 12,5 409748
