Gelenk-Andrückschraube
Nr. 6886
AKTION! Versandkostenfreie Lieferung innerhalb Deutschlands für alle Online-Bestellungen!
- Login
- |
-
- |
Senkrechtspanner mit rotem Handgriff
mit massivem Haltearm und waagrechtem Fuß.
Verzinkt und passiviert.
Niete aus nicht rostendem Stahl, die in einsatzgehärteten Lagerbuchsen laufen. Lagerstellen gefettet.
Ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente. Sicherheits-Spannstück mit Fingerschutz.
Komplett mit vergüteter, verzinkter Andrückschraube
Nr. 6885 und Hülse zum Anschweißen.
| Bestell-Nr. | Größe |
F1
[kN] |
F2
[kN] |
Andrückschraube |
Gewicht
[g] |
CAD | EUR | WK |
|---|---|---|---|---|---|---|---|---|
| 90431 | 3 | 1,4 | 2,5 | M8x45 | 340 |
|
37,70
|
|
| 90449 | 4 | 2,0 | 3,0 | M8x65 | 585 |
|
49,50
|
|
| 90456 | 5 | 3,0 | 5,0 | M12x80 | 1480 |
|
79,50
|
|
| 90464 | 6 | 3,5 | 5,5 | M12x110 | 2200 |
|
104,00
|
-

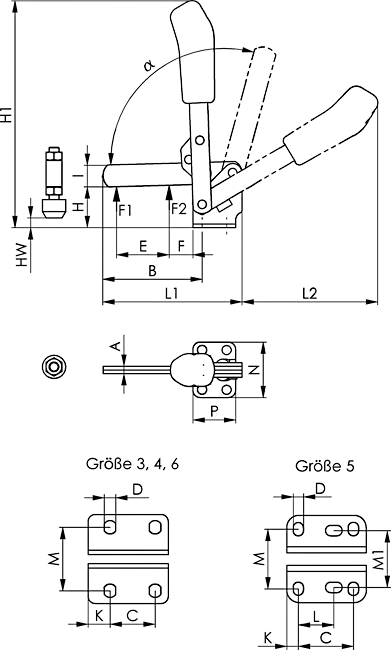

Maßtabelle
Bestell-Nr. Größe A B C D E F H H1 HW min. HW max. I K L L1 L2 M M1 N P α α* 90431 3 6 81,0 20,0 7,5 43 19,5 33,5 186 0 12,0 18 7,5 - 108,5 116,5 32,5 - 46 35 105° 60° 90449 4 8 101,0 32,0 8,6 61 17,0 42,5 221 -8 21,0 20 13,0 - 141,5 129,5 45,0 - 64 53 105° 60° 90456 5 10 141,0 45,0 8,5 88 30,5 55,5 281 -6 25,5 25 9,5 26,5-31,5 196,5 184,0 45-50 45 70 65 115° 60° 90464 6 10 166,5 50,5 13,0 90 20,5 81,0 331 -5 51,0 30 24,5 - 232,0 206,0 68-72 - 100 90 140° 60° * Der Öffnungswinkel kann durch Einpressen eines Anschlagstiftes verändert werden.
